ハローこんにちは、ぱぱちんです。٩( 'ω' )و
今回も、YouTubeでお伝えした
ブレーキオーバーホール動画から
リアブレーキのオーバーホール(分解編) について書いていきます。
間違い等あるかもしれませんのであくまで参考にして頂、大変危険なので箇所なので
(保安部品) 注意して安全に作業をしていただき自己責任で作業してください。😁
作業中はブレーキが効かない状態⚠️なので、必ず車体全体をうまで固定して動かないようにしてください。🅿️

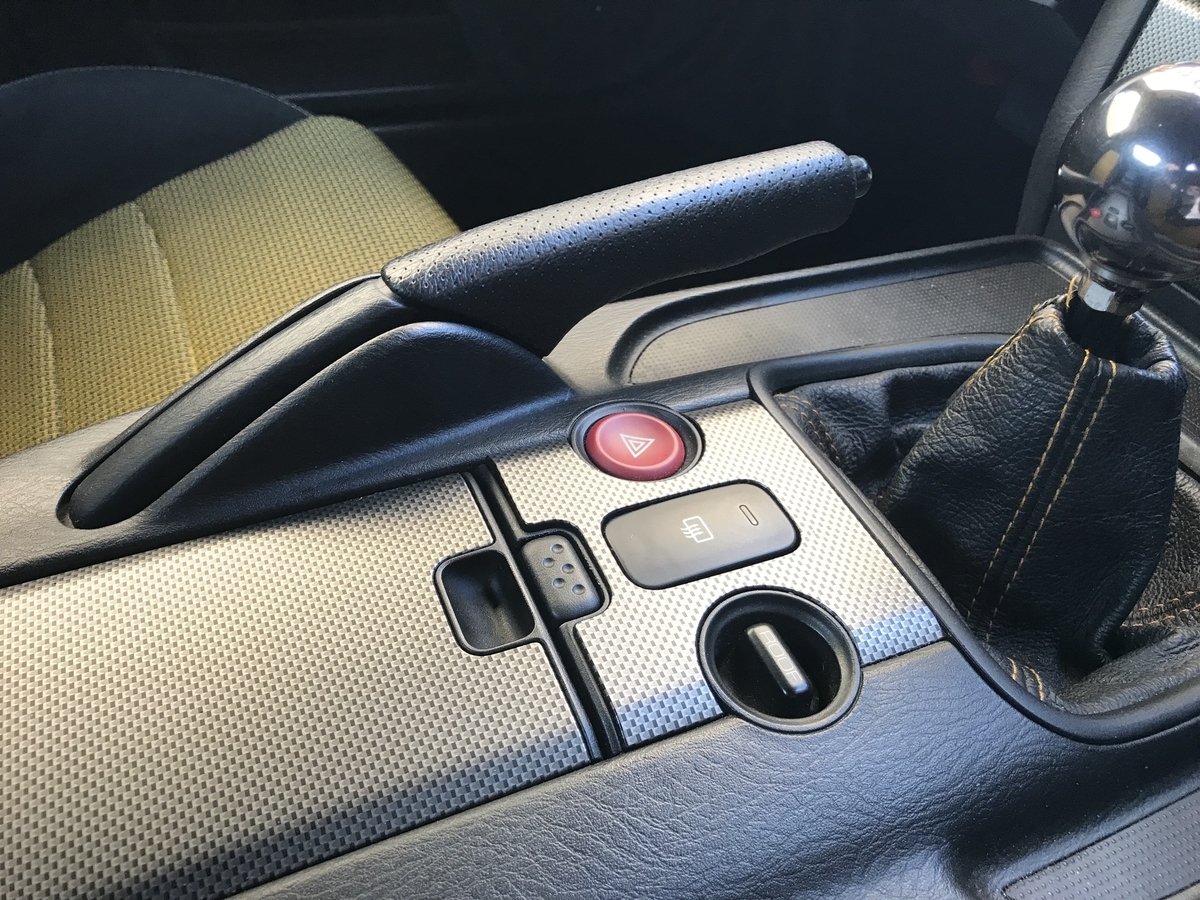

車体が上がったらサイドブレーキを戻します。
それでは、リアブレーキを外していきます。
まずは、後で取り外しが難しくなるので、ブレーキホースを先に外していきます。
ボルト類🔩は,
なくさないように、はずしたら同じ所に戻した方が良いでしょう。

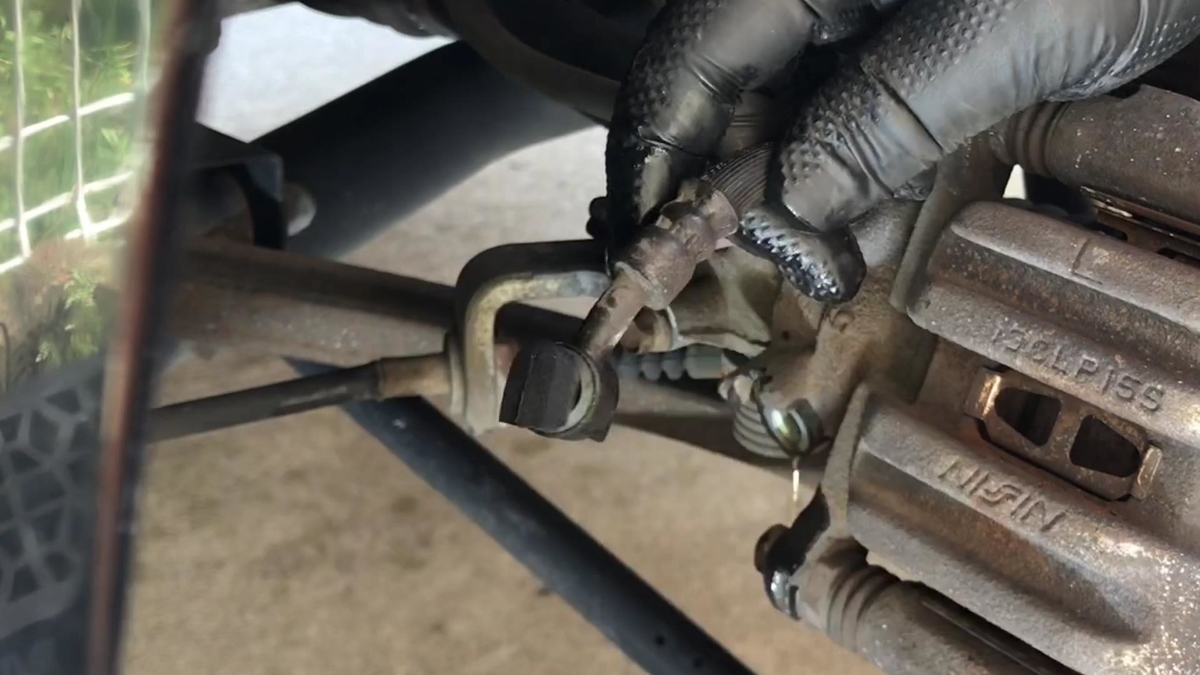

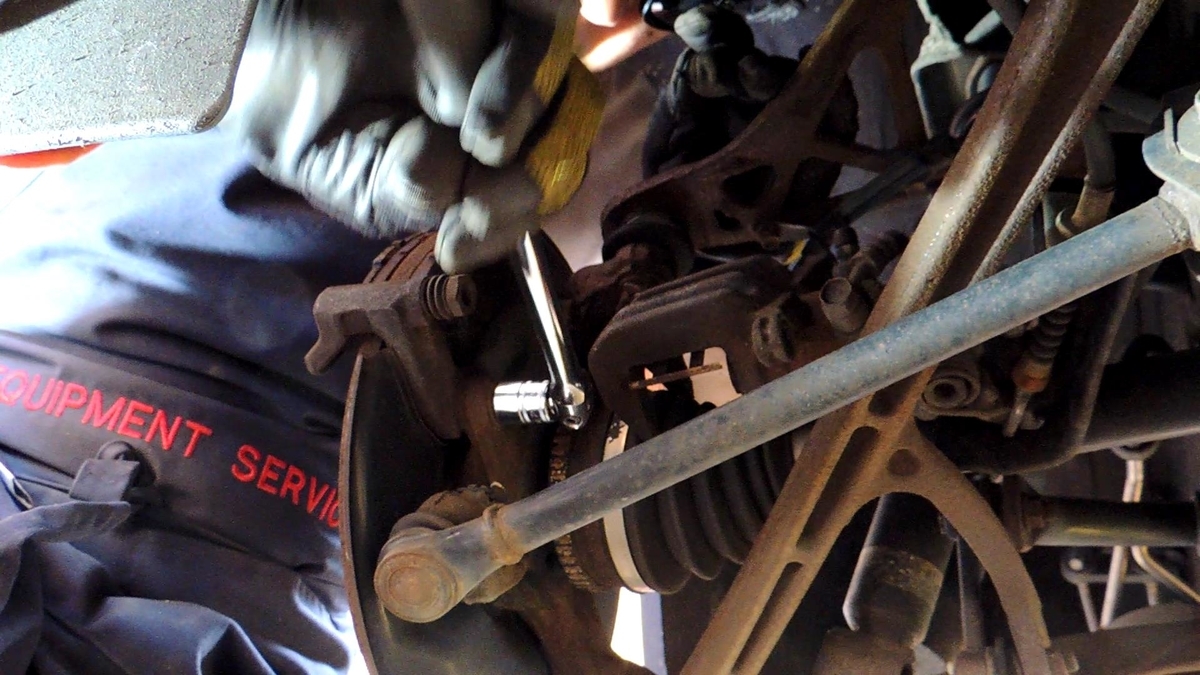

ブレーキホースのボルト🔧を外すと、すぐにフルードが、こぼれ出してくる💦ので、オイルパン敷いて、外したらウレタンスポンジかストッパーでオイルを止めます。
今回は、オーディオ振動防止のテープを曲げて、使用しましたよ。
安いし、切りやすい!しかも、厚みも変えられるので、おすすめです!
フルードは腐食性☢️があるので、すぐにクリーナーできれいに清掃してください。
(念のために袋に入れてテープでぐるぐる巻きにしたほうがいいかもしれません)
お次は、サイドブレーキのワイヤーを外していきます。

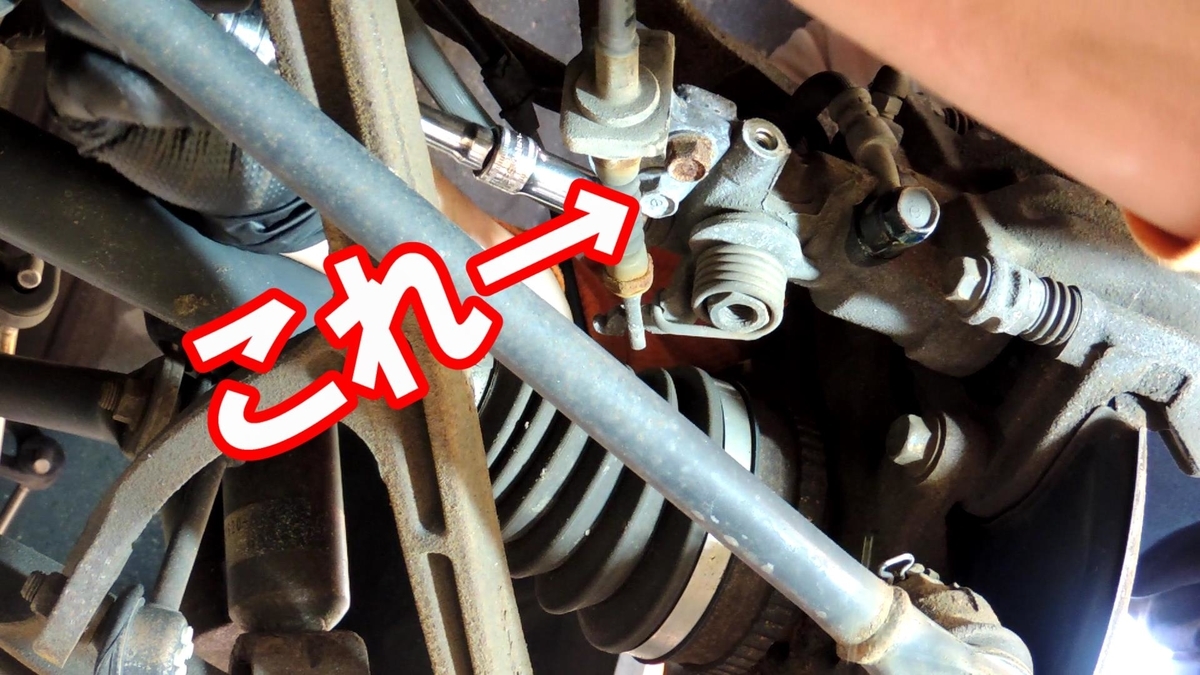

黒いカバーを外しボディーに固定している裏のボルト(意外にわかりにくい) を外していく‼️(あとから出もokです。)
(この時点で取れないかもしれないけど、キャリパーボディーを外すと取れます。)
次にスライドピンを緩めキャリパーボディーを外していきます。
その次にブレーキパッドと、ブランケットを外していきます。
これで、車体からリアブレーキが外れました。
本題のリアブレーキを分解していきます。

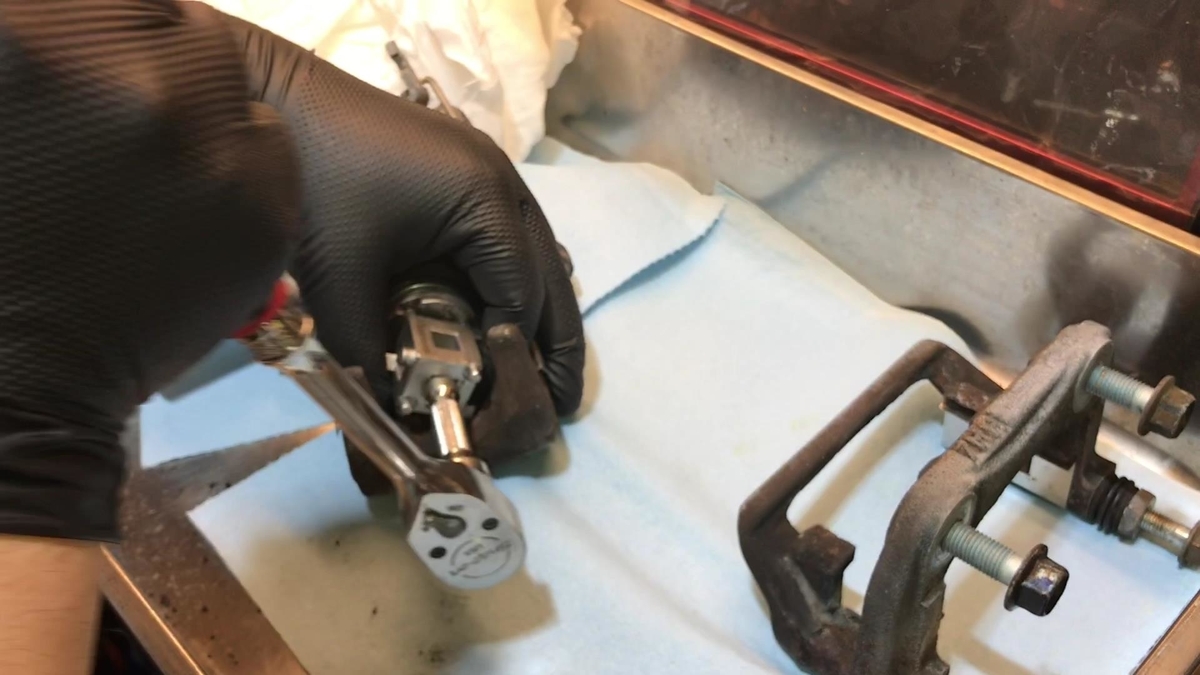

まずはピストンを専用工具で、ネジまわしながら外していきます。♻️
ピストンが錆びてたら、かなり重いので気をつけて回してください。

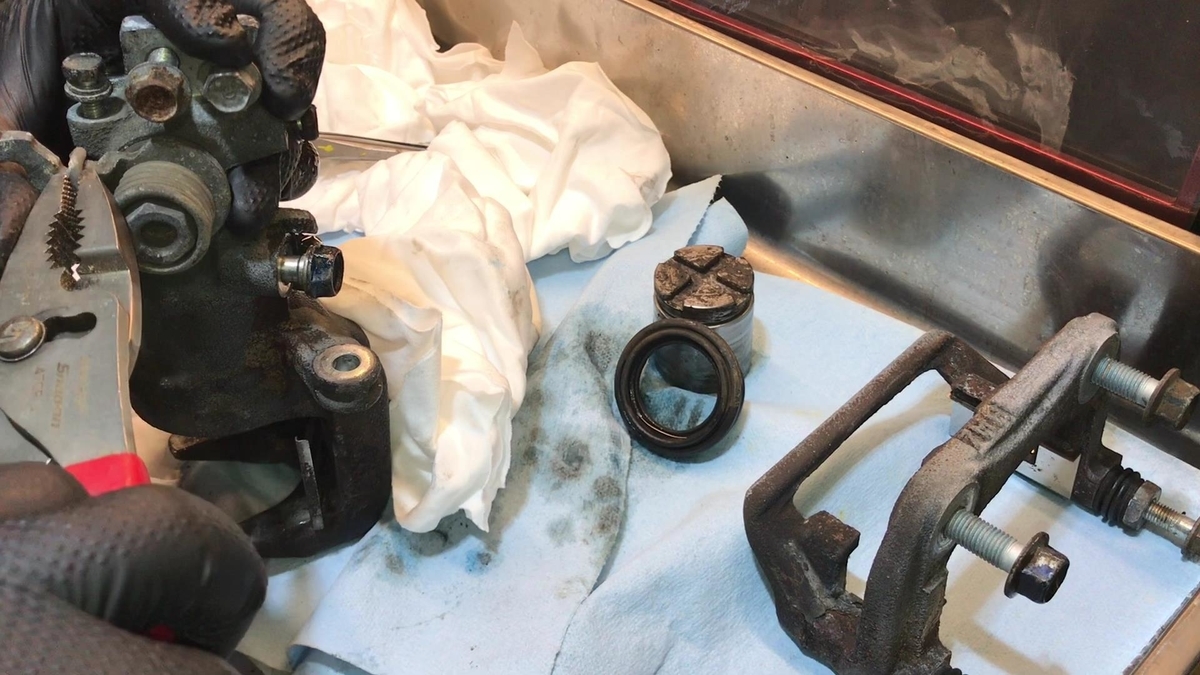

ピストンが取れたら次は、ダストカバーを引き剥がしいます。
剥がしたら、ピストン取り付けのネジ部分を取り外してきます。
ここからが、皆さんどうすればいいか悩むところですよね!

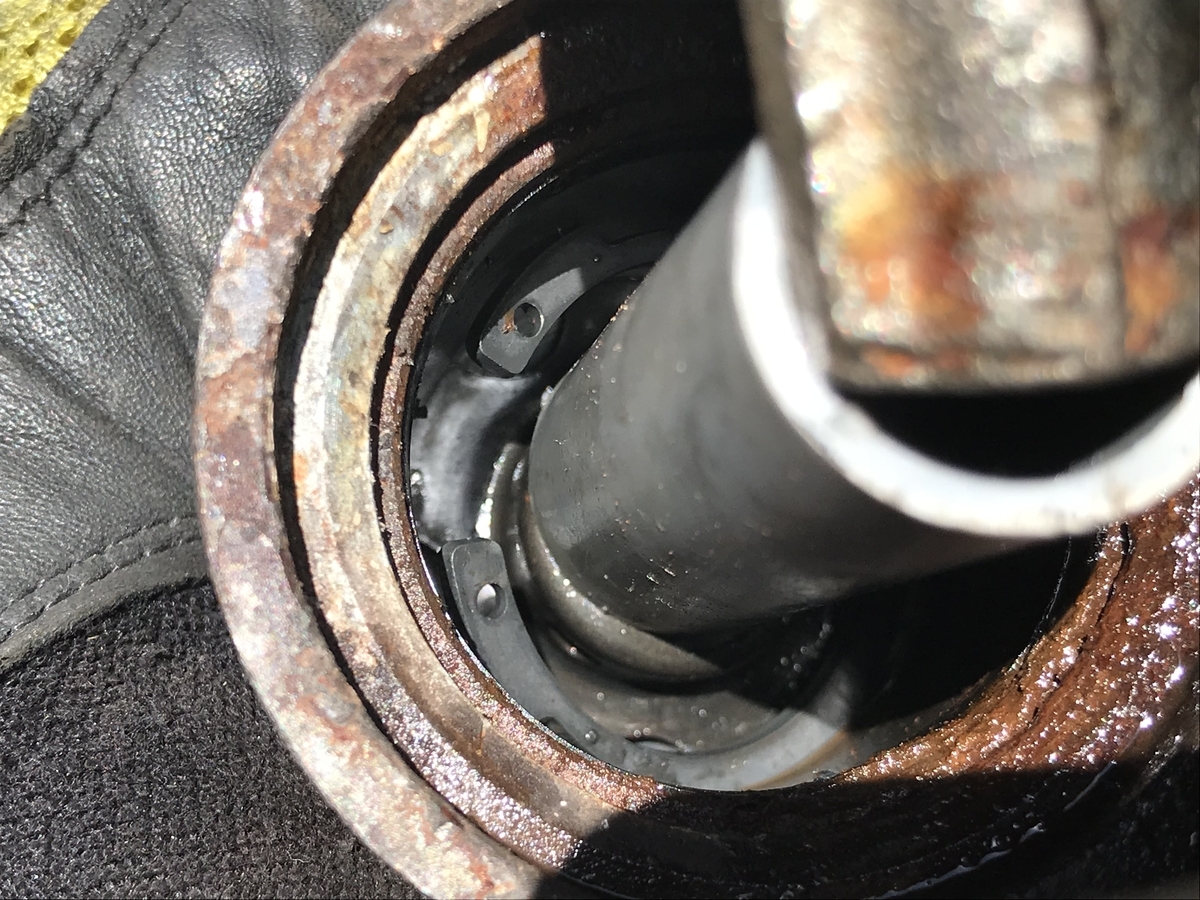

ここは、スナップリングで止まっているで、専用工具のSSTで押し込んで、
外していきますが、そんなもんないので💬
ぱぱちん流!塩ビ管とスプリングコンプレッサー
で押し込んで、ここを外していきます。
塩ビ管は今回、塩ビ管は25mmを使用、ちょっと短く切ってしまったけど、キャリパーの上から押し込める位に、長く切った方が楽に作業ができると思います。
残念、あとあと、気づいたけど・・・
スプリングコンプレッサーも、オークションだと安く売ってますからいいね!
コイルスプリングコンプレッサー サスペンション 全長29センチ 軽量型 2本爪 軽自動車.小型車用 21mmソケットレンチ対応 二本組
- 出版社/メーカー: LACOMETA
- メディア:
- この商品を含むブログを見る
軽く押し込んだら、直角で足の長いスナップリングプライヤーで外してください。

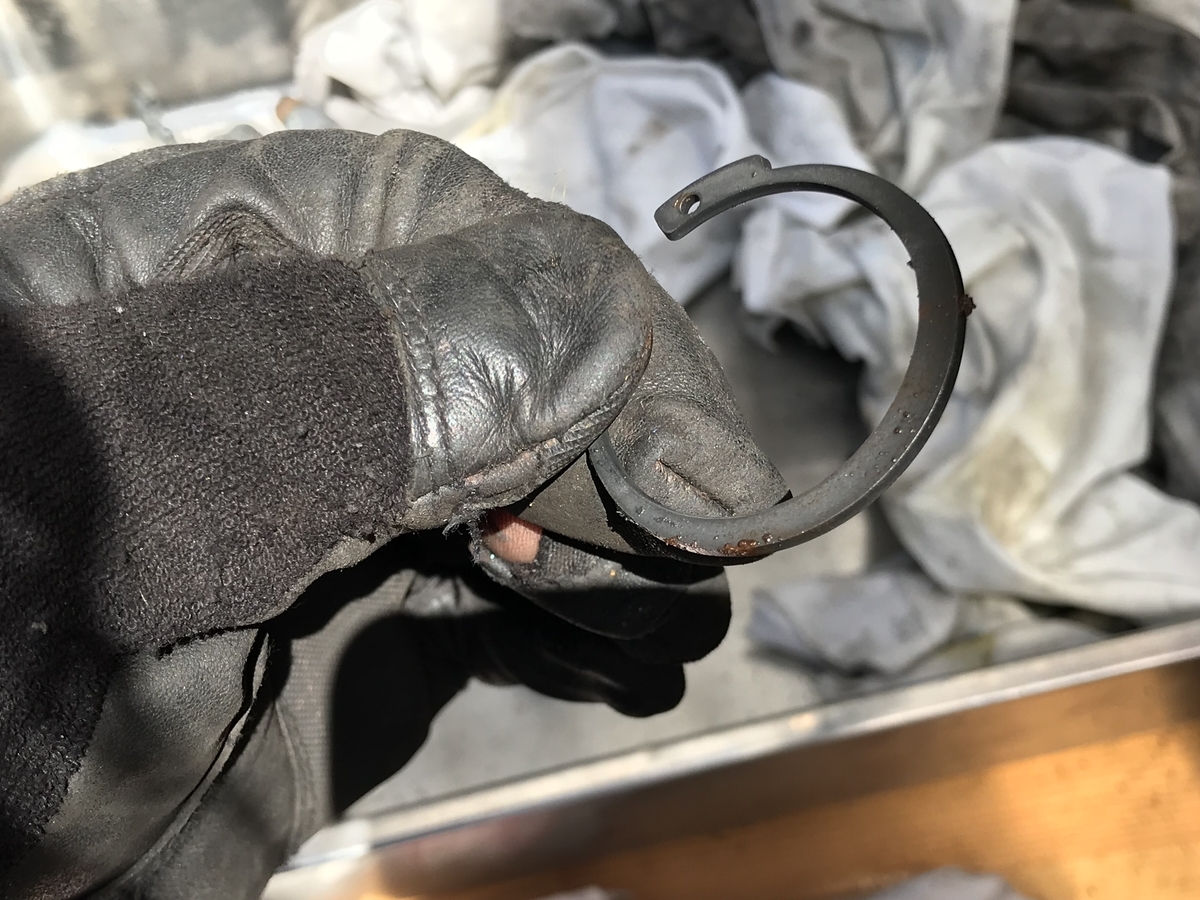

スナップリングは裏表があるので確認して覚えておいてください。
(少し丸みがある方が、内側にきます)
こちら側が外に来ます。

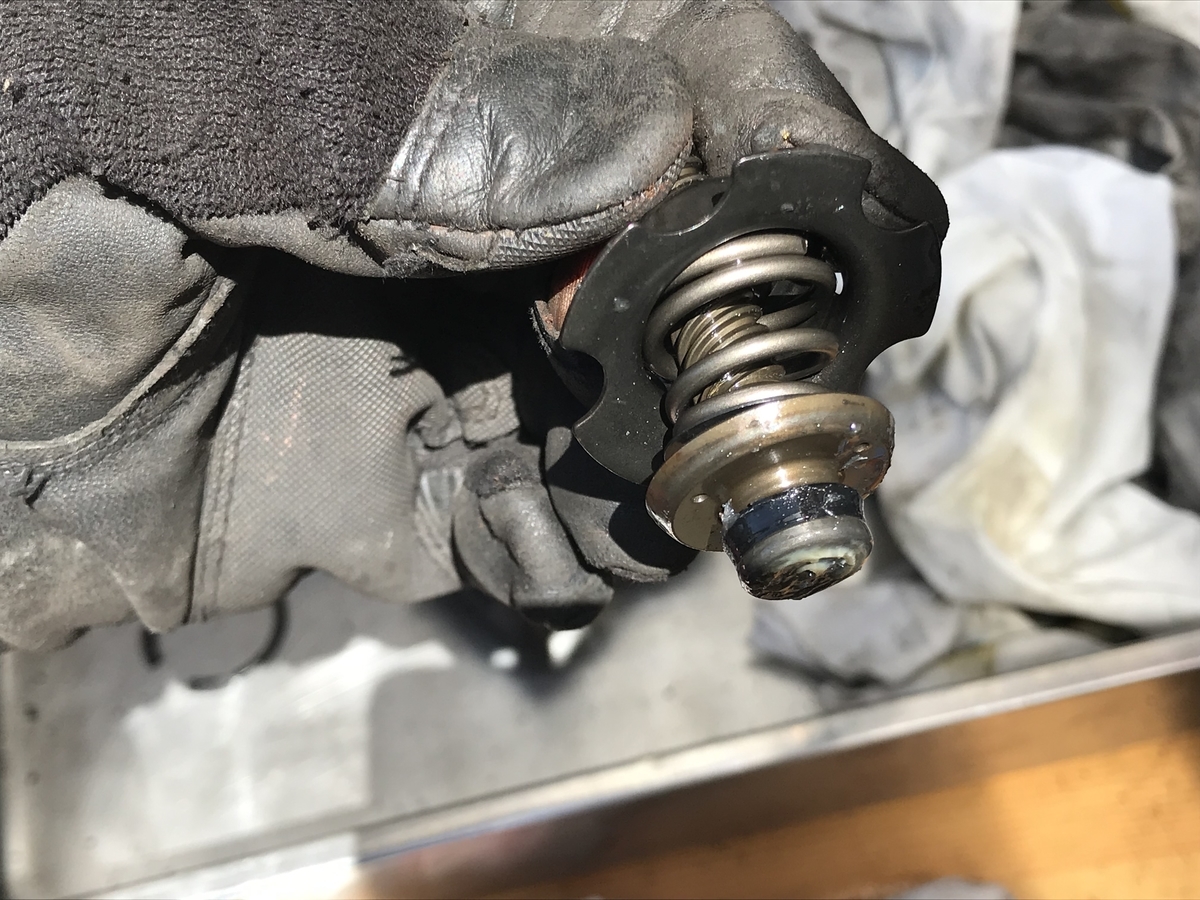

すると、ネジの部品が取れます。🔓
外れたら、その内側にゴムパッキンがありますので、ここを外します。
つぎに中の凹んだパーツを引き抜いて、取っていきます。
このままだとなかなか抜けないので、サイドブレーキのレバーのバネを外してください。
どうも、ここの機構と関係してそうなので、レバーを動かしながら、
ペンチかプライヤーなどで🤔引き抜いてみて下さい。
外れたら、ここの内側にも、ゴムのOリングがありますので、ここも交換のため、
外します。

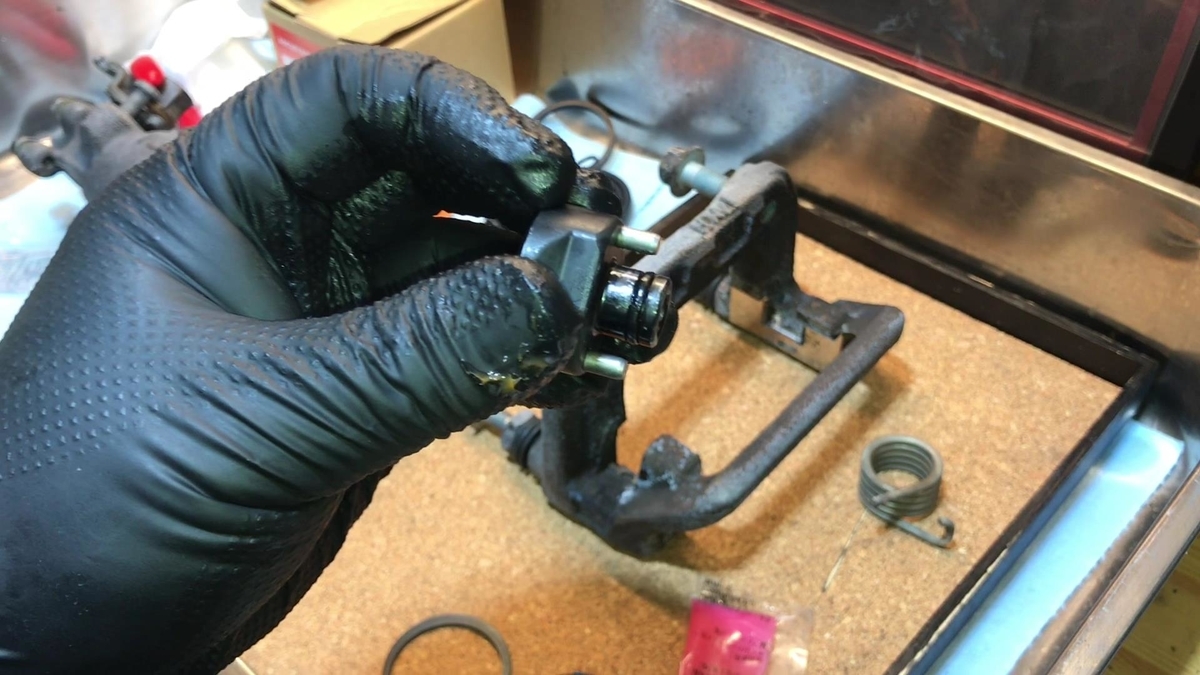

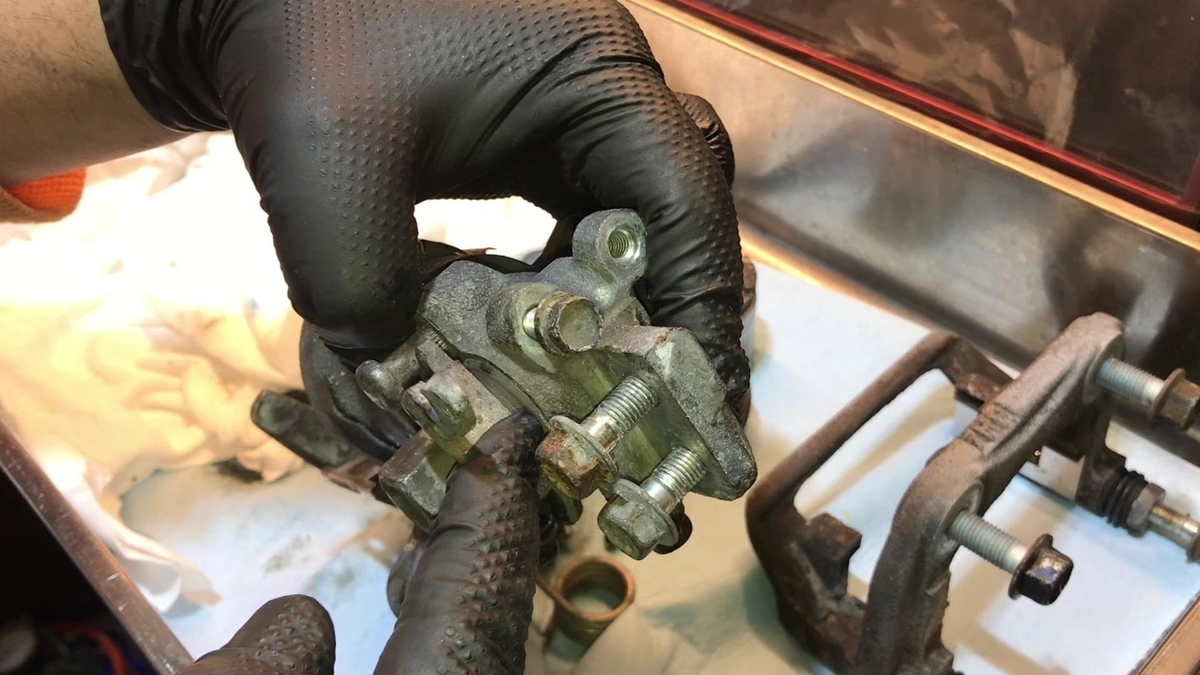

次に、ピンがあるので取り除き、先ほど、ばねを取った部分のサイドブレーキのレバーを引き抜いて、ゴムパッキンも取り除いてください。

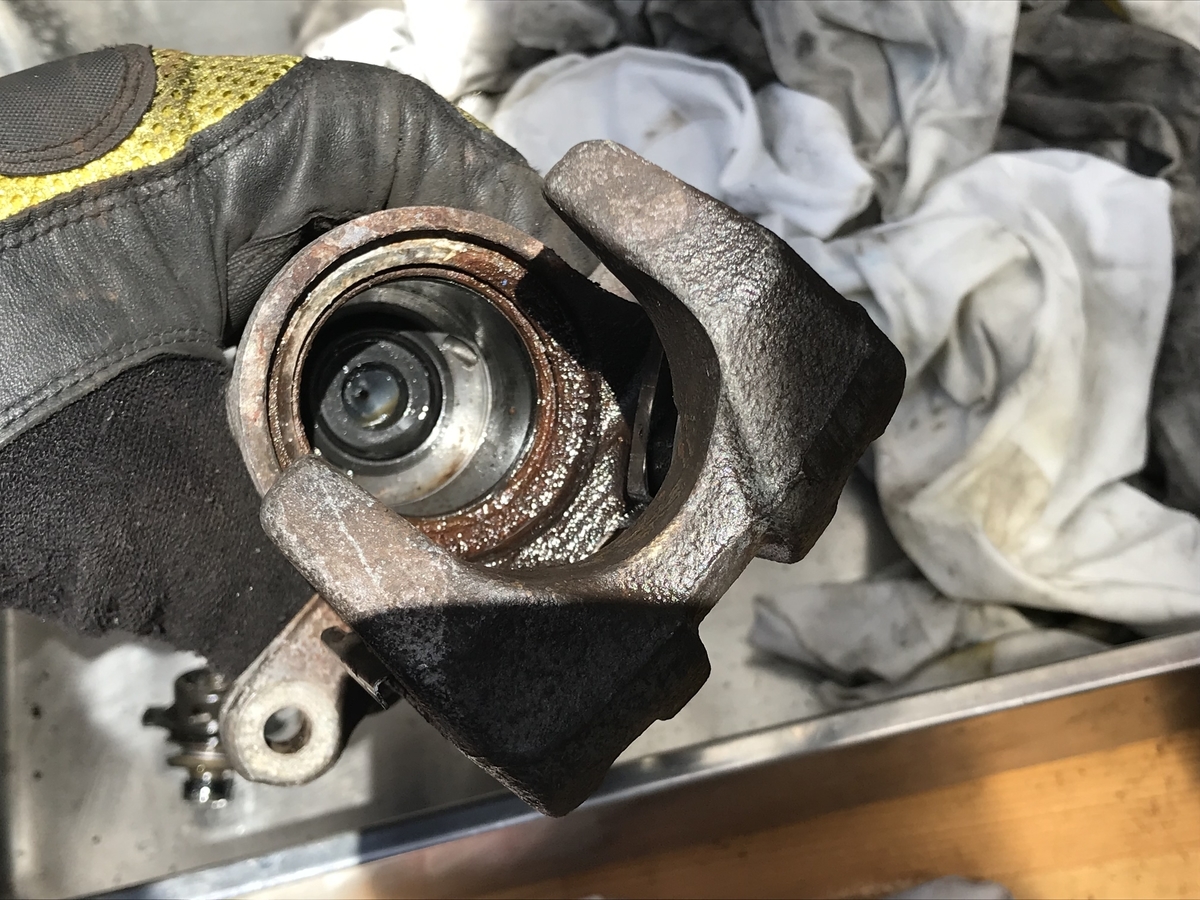

最後にシリンダー内部のゴムパッキンをはずすと、
キャリパーボディーの分解は完了です。🎉
つぎに、ブランケットを分解していきます。
ここはフロントと同じで、左右のスライドピンとダストカバーを引き抜けば、
いいだけのので簡単です! だけども・・・
スライドピンは左右で形状が違うので間違えないようにしてください。
あとは、パーツクリーナーで、細かなパーツを、マイナスドライバーなどでこすったり、サビ取り剤などで、キャリパーボディーやブランケットをきれいに清掃して
完全に乾かしてください。 (ここが一番時間が、かかります)
KURE(呉工業) サビ取りクリーナー (150g) 強力サビ取り剤 [ 品番 ] 1042 [HTRC2.1]
- 出版社/メーカー: KURE(呉工業)
- メディア: Automotive
- クリック: 1回
- この商品を含むブログを見る
これでリアブレーキの分解は完了です。
始めは躊躇して不安でしたが、やってみると意外に簡単で、びっくり構造もわかって楽しかったですし、しかも、ピストンと部品すべて合わせても約1万円弱なので、かなり安くできました。(その分、工具類も必要ですけどね💧)
リアブレーキはサイドブレーキも連動して、少し複雑な構造なので、ブレーキの状態が悪いようならアッセンブリーで交換した方が簡単で安価にできるそうです。
(リア1個21600円程度)
引き続きリアブレーキオーバーホール組み立て編を見てくださいね🤗
